概要

• バラスト劣化による細粒化進行により、バラスト内を透過する音響の音圧が低下する性質にもとづき、 バラスト内を透過したスピーカーからの音響音圧を測定して劣化状態を判断します。
• まくらぎ間に中空打設杭を打ち込み、片方にスピーカーを設置して、もう片方からの専用音響を測定します。
• バラスト内を透過した音響の音圧レベルとバラストの劣化指数FIの関係から、バラストの健全度を評価します。
• 簡単な掘削と測定操作により、その場でバラストの劣化状態を確認することができます。
• 本製品は、ＪＲ・私鉄・海外の鉄道各路線の管理に活用されております。

特徴

• 簡単な手順で測定を行うことができ、測定結果を収録された音響データとともに保存することができます。
• 測定結果の履歴や今後の劣化予測をグラフで確認することで今後のメンテナンス指標を立てることができます。

測定手順

• まくらぎの中心を基準に330mmの間隔に空けて測定用打設器具２本を打ち込みます。
• 打ち込んだ２本のうち片方の管口に測定用マイクを取り付けます。

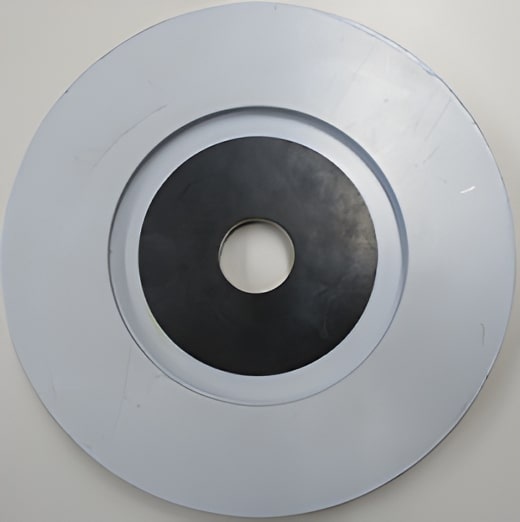

  もう片方の管口に測定用台座をセットした後、電源を入れた測定用スピーカーを置いて測定用カバーで蓋をします。

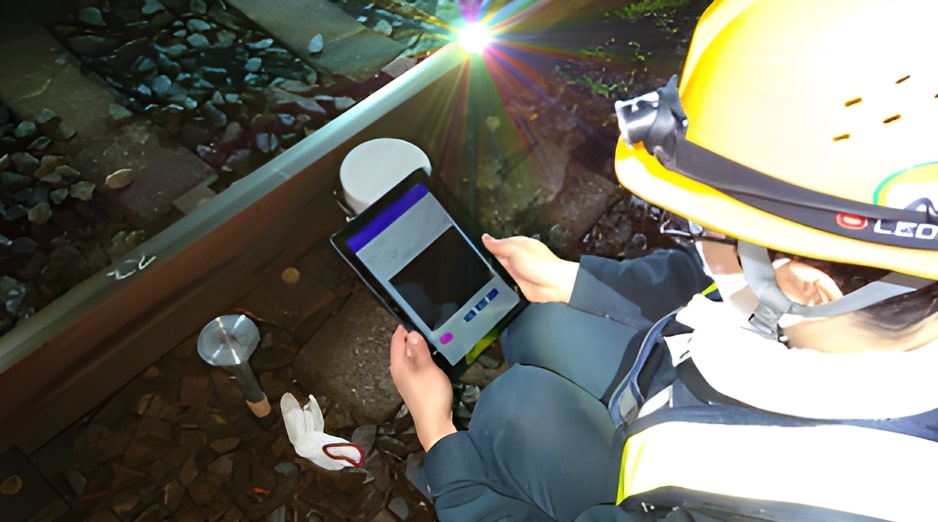

• 測定用タブレットを起動した後、測定評価用プログラムを操作して測定を行います。
• 測定開始後、約３０秒後に評価結果が表示されます。場合により測定結果およびデータの保存操作を行います。

測定結果・劣化予測

• 測定結果から、あらかじめ登録された保守情報をもとに計算した今後の劣化予測をグラフで確認することができます。
• 劣化予測結果を、保守情報のシミュレーションにより今後のメンテナンスの指標検討の参考にすることができます。
※周囲の騒音状況によっては正確な測定や寿命予測ができない場合があります。

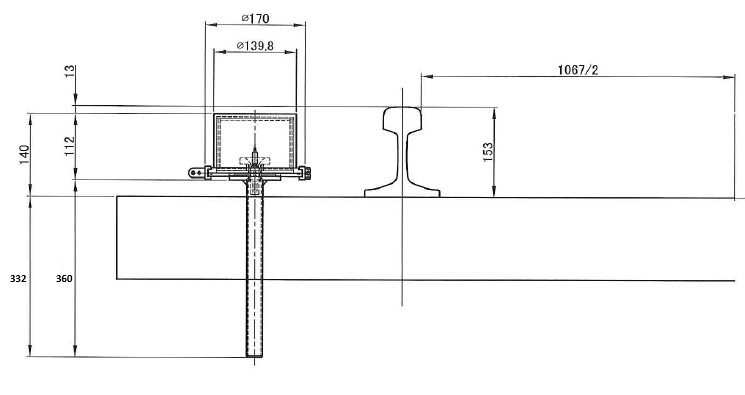

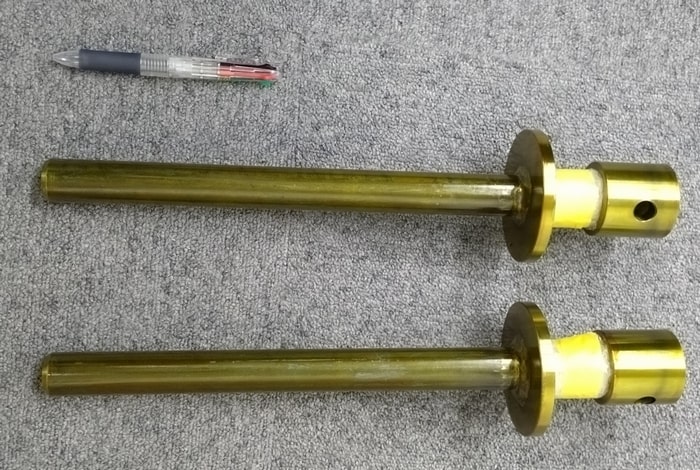

車両接触防止型打設器具のご紹介

• 本装置をご使用いただいているお客様から、
• もしものことを考えて車両走行時の接触を防止するような高さのご相談があり、
開発いたしました。

製品構成

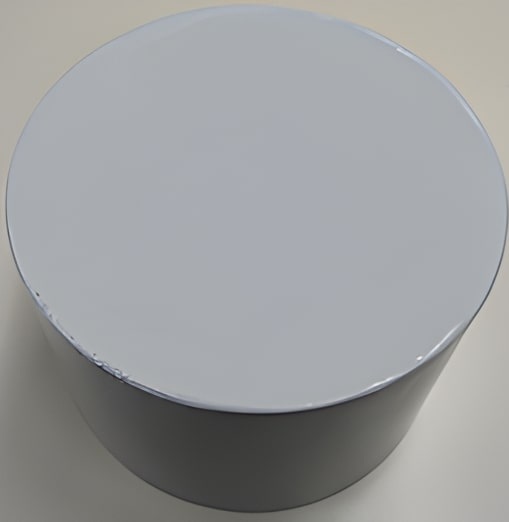

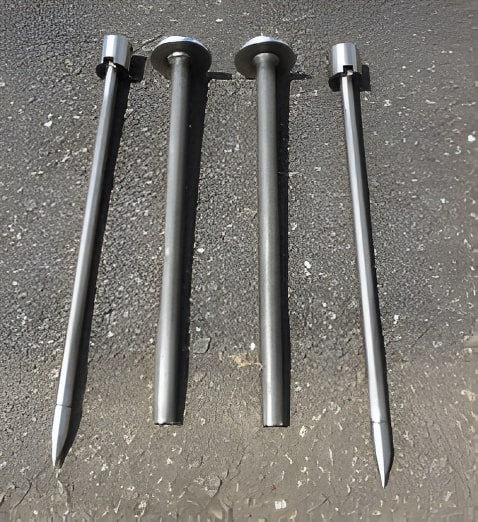

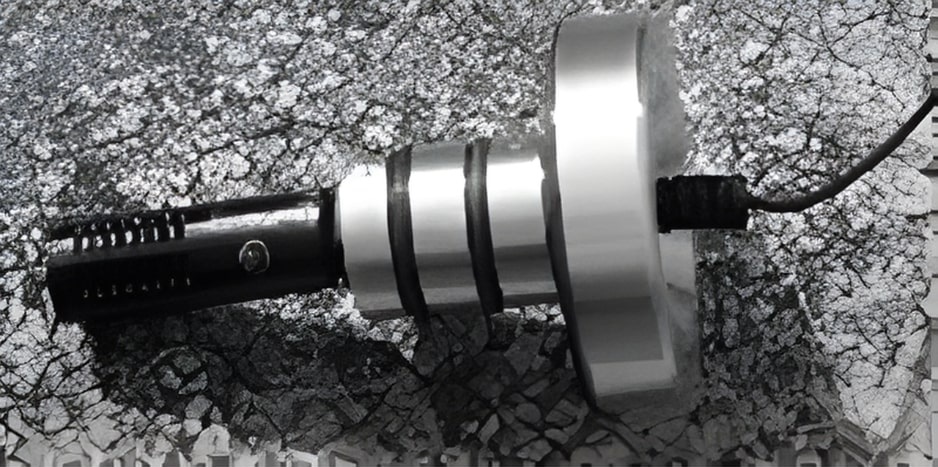

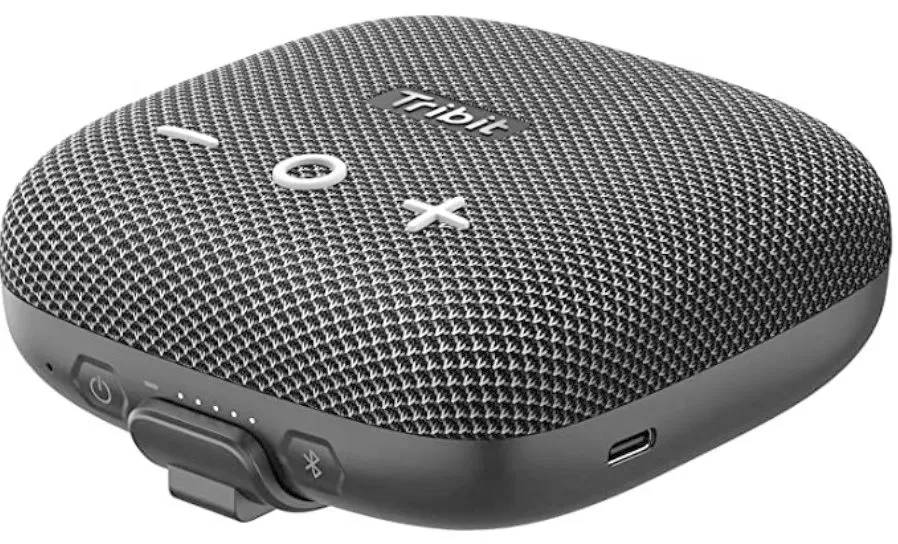

• 本製品は、測定用の打設器具（外管・内管各２本）、測定用マイク、測定用タブレット、測定用スピーカー、 スピーカー用カバー、スピーカー用台座で構成されております。

別売りオプション販売品

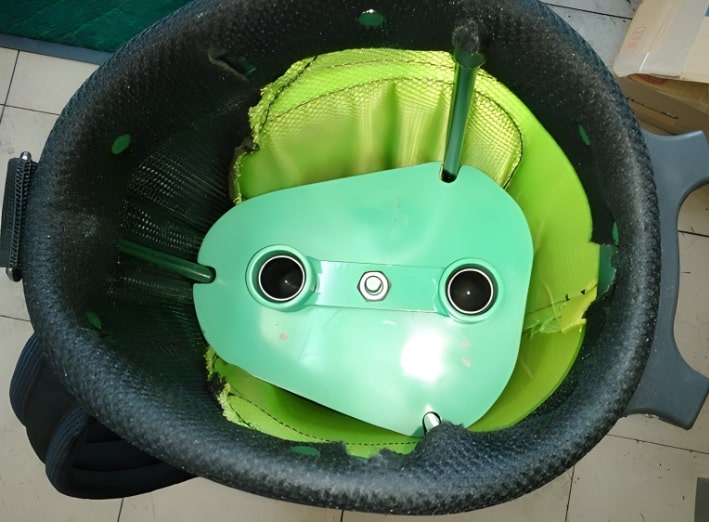

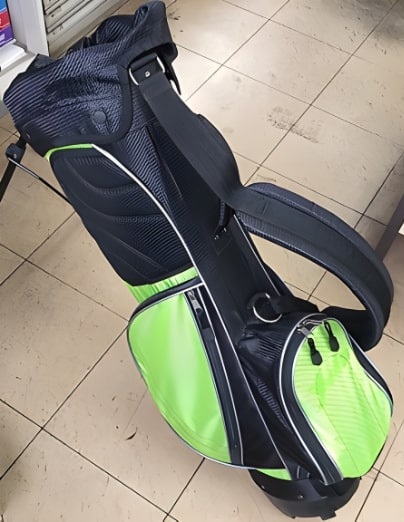

• 打設器具収納バッグをご用意しております。（色や形状などの仕様が変わる場合があります）

• 現在、さらに打設器具打ち込み用ガイド治具を準備中です。(2024/03/28)

• 本製品は、公益財団法人鉄道総合技術研究所　軌道技術研究部が研究・開発し、JRSIが製造・販売しております。
公開番号：特開2021-139725「道床状態評価装置及び道床状態評価方法」
参考文献： 鉄道総合技術研究所ニュースリリース「透過音によるバラスト劣化状態検査装置を開発しました」
