道床交換の判断根拠を、
非掘削で"数値と履歴"にする
バラストチェッカー
「掘って確認」だけに頼らず、現場で短時間に状態を把握し、記録として残し、次の保守計画へつなげる。
バラストチェッカーは、まくらぎ間に打ち込んだ中空打設杭を介して音響の透過レベルを測定し、FI値・A〜C判定としてバラスト健全度を評価する装置です。
- 測定所要時間：30秒（打込み時間を除く）
- 打設器具2本を、まくらぎ中心基準で330mm間隔に打設
- 測定結果は音響データとともに保存し、履歴・劣化予測をグラフで確認
- Cランク（不健全）の場合は道床交換が適切
「資料請求」「現場トライアル相談」「技術相談」「概算費用/納期」など、用途は問いません。
※価格は非公開（要お問い合わせ）です。
このページでわかること
- なぜ道床交換の判断が難しいのか（典型的な詰まりポイント）
- 非掘削で"状態を測る"というアプローチの考え方
- バラストチェッカーでできること／できないこと（適用条件）
- 出力（FI値・判定・履歴・劣化予測）をどう意思決定に使うか
- 導入・現場運用のイメージ（手順／データ管理）
よくある現場の課題
立場は違っても、現場で起きる課題は驚くほど共通しています。
- 道床交換の判断根拠が弱い：交換の必要性を説明しづらい／優先順位が付けにくい／稟議が通りにくい
- 掘って確認は、時間・安全・復旧・工数の負荷が大きい：夜間閉鎖の制約が厳しく、点検に割ける時間が限られる
- 判断が属人化し、担当者によって結果が変わる（再現性が低い）
- 劣化の進行が読めず、計画保全のシナリオが描きにくい
- 記録が散在し、過去との比較や引継ぎが難しい
ここで必要になるのは、「現場で再現できる手順で」「短時間に」「記録として残る」状態評価です。
提案：非掘削で"状態を測る"という選択
バラストチェッカーは、以下の考え方でバラスト健全度を評価します。
- まくらぎ間に打ち込んだ中空打設杭の片側にスピーカーを設置し、専用音響を出力
- バラストを透過した音響の音圧を、反対側の中空杭上部で検出
- 音圧レベル（透過レベル）から健全度を評価
劣化が進行すると音の透過レベルが低下する、という現象を状態評価に活用します。
バラストチェッカーでできること（3つの価値）
1) 現場で短時間に、状態の"当たり"をつけられる
基本の流れはシンプルです。
- 測定用打設器具2本を、まくらぎ中心を基準に330mm間隔で打設
- 測定用タブレットの測定評価プログラムから測定操作
- 評価結果を確認し、必要に応じて保存
測定開始後は、約10秒間評価音響の再生と収録が行われ、分析処理の後に結果が表示されます。
目安として、測定所要時間は30秒（打込み時間を除く）です。
2) 記録が残り、履歴と予測で"計画"へつながる
- 測定結果は、収録された音響データとともに保存されます。

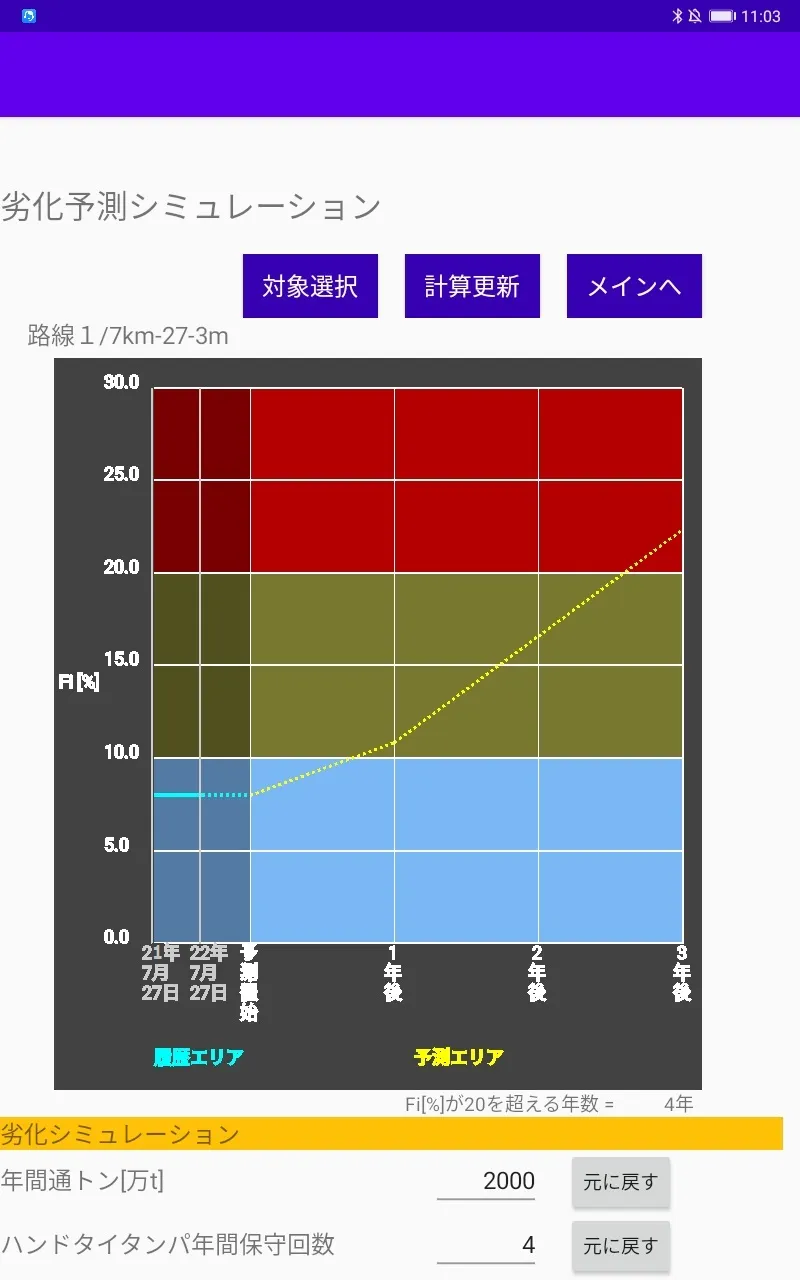

- 測定結果の履歴や、今後の劣化予測をグラフで確認できます。
- 劣化予測結果は、保守情報のシミュレーションにより、今後の保守指標検討の参考にできます。
3) 出力が"説明責任"に向く（稟議・報告の材料になる）

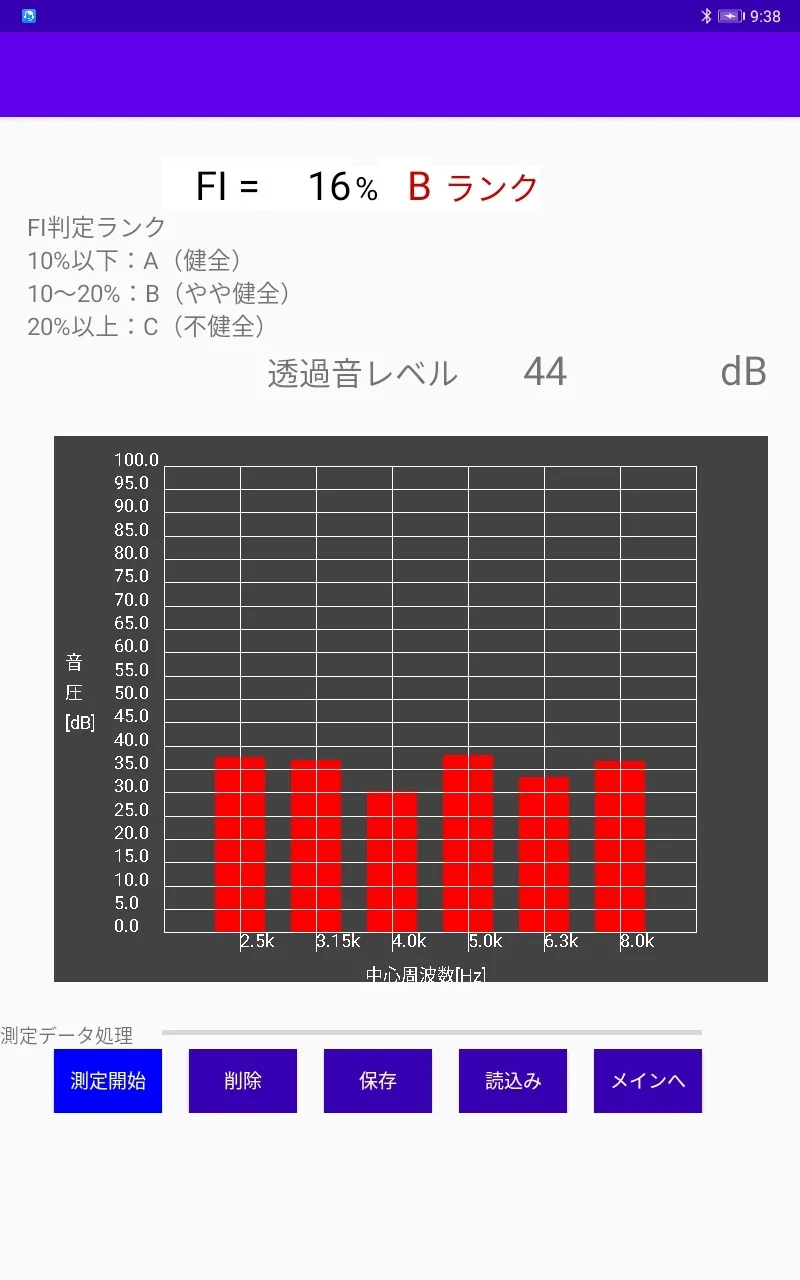

測定結果画面では、以下が提示されます。
- 劣化度判断の指標となるFI値
- 劣化度をA〜Cのランクで表示（FI判定ランク）
- 全体の透過音レベル（dB値）
- 周波数帯別の音圧レベルグラフ（分析対象周波数帯の分布）
さらに、劣化予測ではFI[%]が20%を超える年数の予測結果が表示されます。
また、Cランク（不健全）の場合は道床交換が適切とされています。
重要：適用条件・制約
現場導入の成否は、「できること」だけでなく「前提条件」をどれだけ正しく共有できるかで決まります。
周囲騒音の影響
周囲の騒音状況によっては、正確な測定や寿命予測ができない場合があります。
測定時は、周囲の騒音（モータ音、金属の打設音など）が大きいと正確な測定が行えないため、測定時のみ静かな状態での測定が適切とされています。
※本装置には、収録音響に混入した外乱を除去する機能がありますが、外乱の割合が高い場合は除去不能を示すメッセージが表示されることがあります。
スピーカー音量（最大音量）が前提
本装置は、評価音が最大設定音量で発声されることを前提に分析する仕組みです。
スピーカー音量を最大に設定せず測定した場合、正しい評価ができません。
また、測定時に十分な電力を使用できるよう、事前の充電が適切とされています。
測定のイメージ（現場での流れ）
- まくらぎを選定し、必要に応じてまくらぎ高さを測定して打設深さの目印を設定
- まくらぎ中心線を基準に、左右165mm位置（=330mm/2）に打設し、2本の距離を330mmに設定

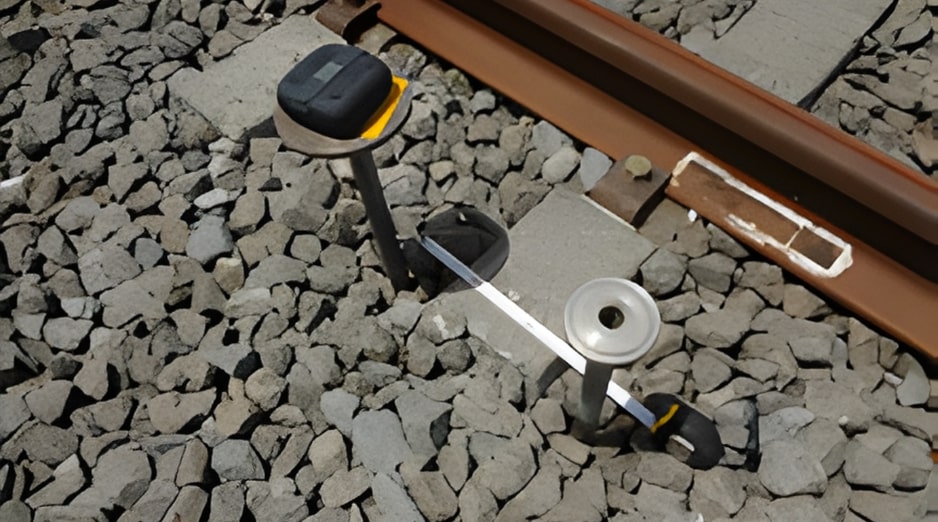

- 打設後、内管を抜いて外管のみの状態にし、片側にスピーカー台座・スピーカー・カバーを設置

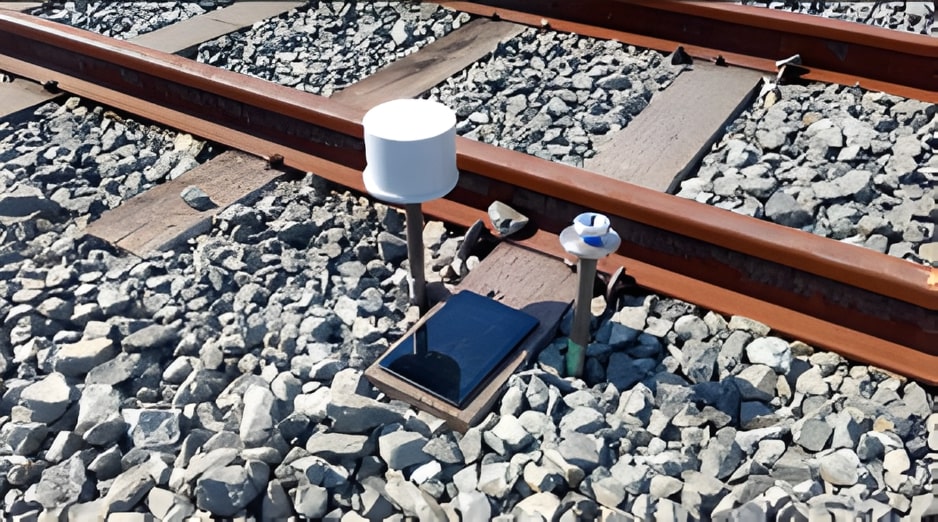

- もう片側にマイクをセットし、タブレットで測定開始
- 結果確認後、路線名・キロ程・備考を入力して保存（必要に応じて）

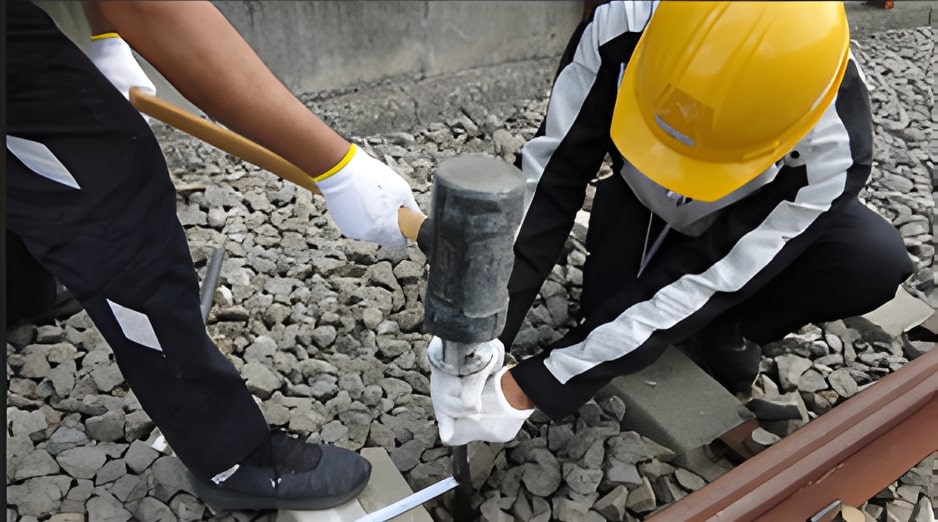

※安全上、杭打設作業はケガのリスクがあるため注意が必要です。
データの保存・取り出し
測定結果は保存・再読込・削除が可能です。
また、タブレットをUSB接続し、内部ストレージからデータを取り出せます。
- 内部ストレージの[Result]フォルダ内に「路線名」→「キロ程」フォルダが作成
- 測定日時が明記されたファイル名で保存
- 音響データ：.wav、測定結果：.csv
※手動でのデータ操作はデータ構造を破壊する場合があるため、コピーのみが適切とされています。
活用シーン（立場別）
鉄道事業者（保線／施設／技術／工務）の方へ
- 交換・補修の優先順位付けに、FI値・判定・履歴・予測を活用
- 説明責任（稟議・報告）で、記録とグラフを根拠として提示
- 劣化予測シミュレーションを、保守指標検討の参考に
工事会社（軌道／土木）の方へ
- 調査〜施工判断の協議において、同じ指標で会話しやすい
- 限られた時間の点検計画に組み込みやすい（測定30秒※打込み除く）
- 測定データを保存し、報告・説明の品質を揃えられる
コンサル／設計会社の方へ
- 調査の前段として、広域に"当たり"をつける
- csv/wavのデータ取り出しにより、独自分析や資料化にも対応
研究／試験部門の方へ
- 収録データの確認（音声再生・波形確認）
- パラメータや計算式変更に対して、過去データの再分析で追従できる
- 劣化予測・シミュレーション機能により、条件変更の影響を確認できる
開発・知財情報
研究開発・監修：公益財団法人 鉄道総合技術研究所
特許：特開2021-139725「道床状態評価装置及び道床状態評価方法」
仕様（抜粋）
※詳細仕様・構成・適用条件はお問い合わせでご案内します。
- 評価音響の音圧（スピーカー出力）：約100dB
- マイクで収録した音響の測定音圧実績範囲：20dB〜70dB（範囲外は参考値）
- 分析周波数範囲：2.5kHz〜8.0kHz（1/3オクターブバンド）
- 測定用打設器具のサイズ例：
- 外管：φ86mm、長さ510mm、重量1.1kg
- 内管：φ49mm、長さ633mm、重量2.1kg
- 台座：φ150mm、厚さ10mm、重量1.1kg
- カバー：φ146mm、高さ96mm、重量2.0kg
よくある質問（FAQ）
-
価格はいくらですか？
価格は非公開です（要お問い合わせ）。用途（資料請求／トライアル／技術相談／概算費用・納期確認など）に応じてご案内します。 -
測定にどれくらい時間がかかりますか？
目安として、測定所要時間は30秒（打込み時間を除く）です。測定開始後は約10秒間の評価音響再生・収録と分析処理を経て結果が表示されます。 -
どんな場所でも測れますか？
周囲の騒音状況によっては、正確な測定や寿命予測ができない場合があります。測定時は、可能な限り静かな状態での実施が適切とされています。 -
判定の見方は？
測定結果としてFI値とA〜Cランクが表示されます。また、Cランク（不健全）の場合は道床交換が適切とされています。 -
データは取り出せますか？
USB接続でタブレットを外部ドライブとして認識し、内部ストレージから結果を取り出せます。音響データは.wav、測定結果は.csvで保存されています。
